I profili metallici sono elementi lineari con sezione costante, ottenuti per laminazione, estrusione o piegatura, utilizzati come componenti strutturali o funzionali. Le principali tipologie includono:

• Profili ad L (angolari): con due ali perpendicolari, uguali o disuguali, impiegati per telai, rinforzi e controventi.
• Profili ad U (canaline, C, UPN): sezione a canale, usati per guide, telai di macchine, montanti.
• Profili tubolari (quadri, rettangolari, tondi): con sezione chiusa, elevato rapporto rigidezza/peso, tipici in carpenteria leggera e strutture saldate.
• Profili piatti: sezione rettangolare piena, utilizzati per piastre, staffe, elementi di collegamento.
• Profili speciali: sagome dedicate (a T, a Z, profili per serramenti, guide scorrevoli) progettate per funzioni specifiche.

I materiali più comuni sono acciai al carbonio S235–S355, acciai inox (AISI 304, 316), alluminio (serie 6000 per estrusi), talvolta ottone o rame per applicazioni estetiche o elettriche. Le tolleranze dimensionali (spessore, larghezza ali, raggio di raccordo, rettilineità, torsione) seguono norme come EN 10056, EN 10219, EN 755 e sono fondamentali per garantire montaggio corretto, saldabilità e intercambiabilità dei componenti.

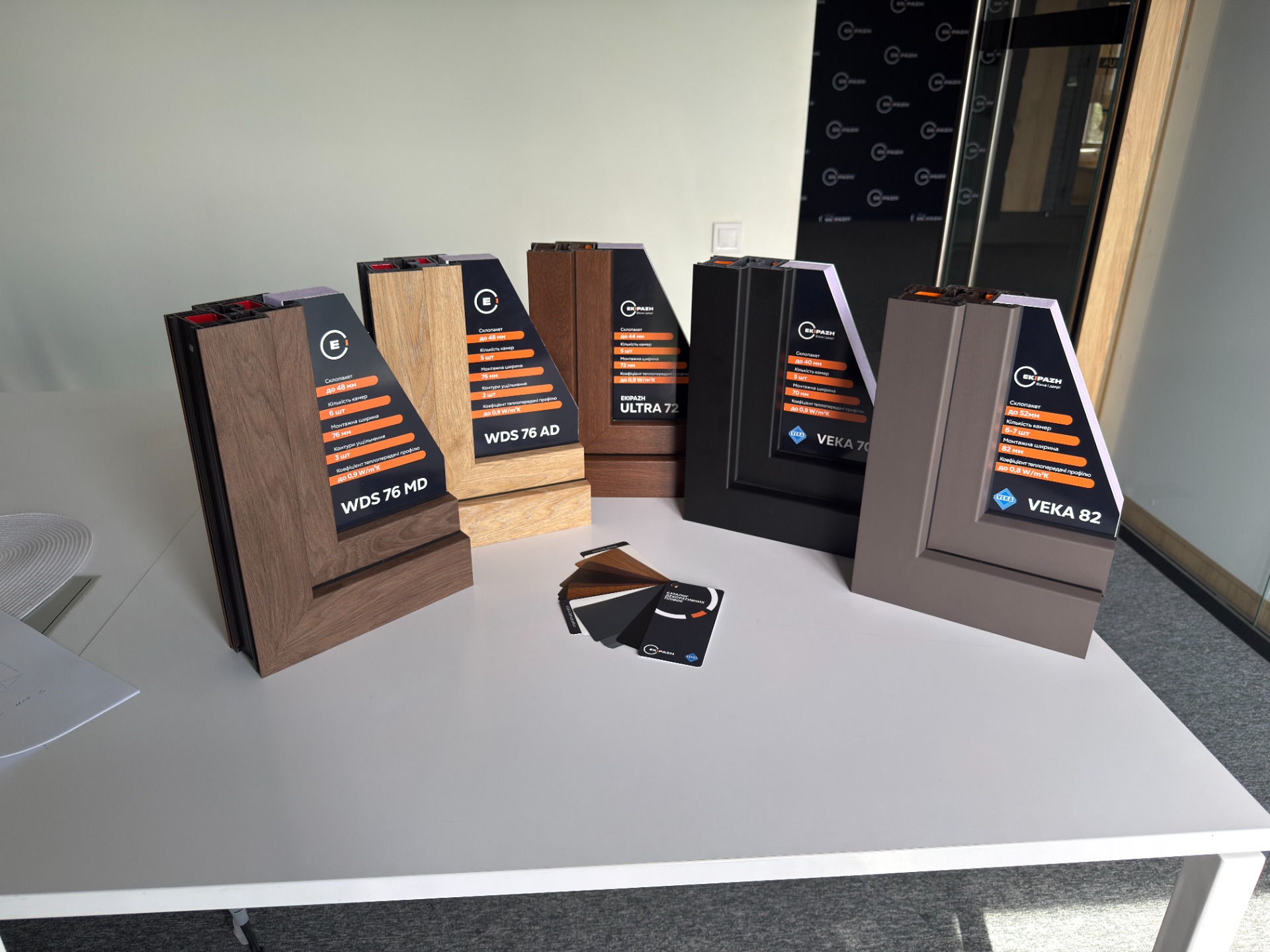

I campioni di profili vengono richiesti prima della produzione in serie per verificare:

• Conformità geometrica al disegno (sezione, spessori, raggi, fori o asole integrate).
• Compatibilità di montaggio con altri componenti (allineamento fori, giochi, interferenze).
• Qualità superficiale (rugosità, presenza di bave, difetti di laminazione o estrusione).
• Proprietà meccaniche tramite prove di trazione, durezza o piega.
• Processabilità in saldatura, taglio, foratura, verniciatura o anodizzazione.

In carpenteria metallica, gli angolari e i tubolari sono usati per realizzare telai di scale, parapetti, strutture di sostegno per impianti, controventi e travature leggere. Nei serramenti, profili in alluminio estruso con camere multiple e taglio termico costituiscono telai di finestre e porte, guide per scorrevoli e coprifili. Nelle costruzioni meccaniche, profili ad U e tubolari fungono da basamenti di macchine, slitte, guide per movimentazioni lineari, supporti per carter e protezioni. La validazione dei campioni consente di correggere eventuali scostamenti prima di impegnare attrezzature e materiali in lotti di produzione elevati, riducendo scarti, rilavorazioni e fermi impianto.

Dal punto di vista tecnico, la scelta del tipo di profilo dipende da rigidezza richiesta, modalità di fissaggio e vincoli di peso:

• Profili ad L: ideali per irrigidimenti d’angolo, staffe e telai aperti; consentono saldature e bullonature agevoli su entrambe le ali.
• Profili ad U/C: offrono buona resistenza a flessione in una direzione, adatti come travetti, montanti di scaffalature, guide per pannelli o lamiere.
• Tubolari: sezione chiusa con inerzia elevata in entrambe le direzioni, indicati per strutture soggette a carichi variabili e torsione (bancali, telai di macchine, strutture per impianti).
• Piatti: usati come piastre di base, piatti di giunzione, controventi, elementi di regolazione e distanziali.

Le tolleranze tipiche includono: variazioni ammesse su spessore e larghezza (±0,2–0,5 mm a seconda della sezione), fuori squadra delle ali, ovalizzazione nei tubolari, rettilineità (mm/m) e torsione massima. Il rispetto di tali limiti è essenziale per garantire accoppiamenti precisi, planarità delle superfici di appoggio e corretta distribuzione degli sforzi.

Esempi pratici:

• In carpenteria, un telaio per pensiline può usare tubolari rettangolari per i montanti, angolari per le controventature e piatti per le piastre di ancoraggio.

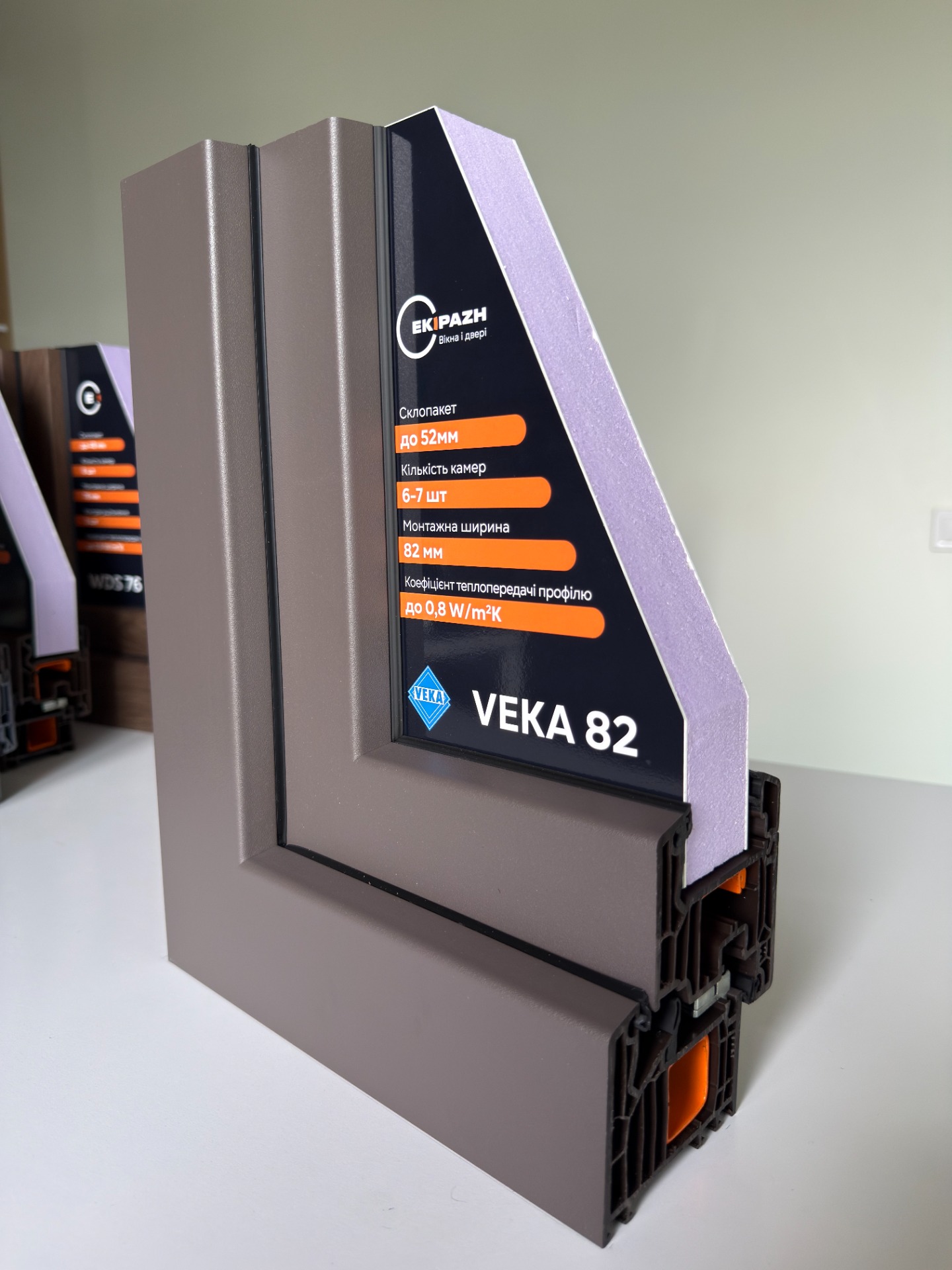

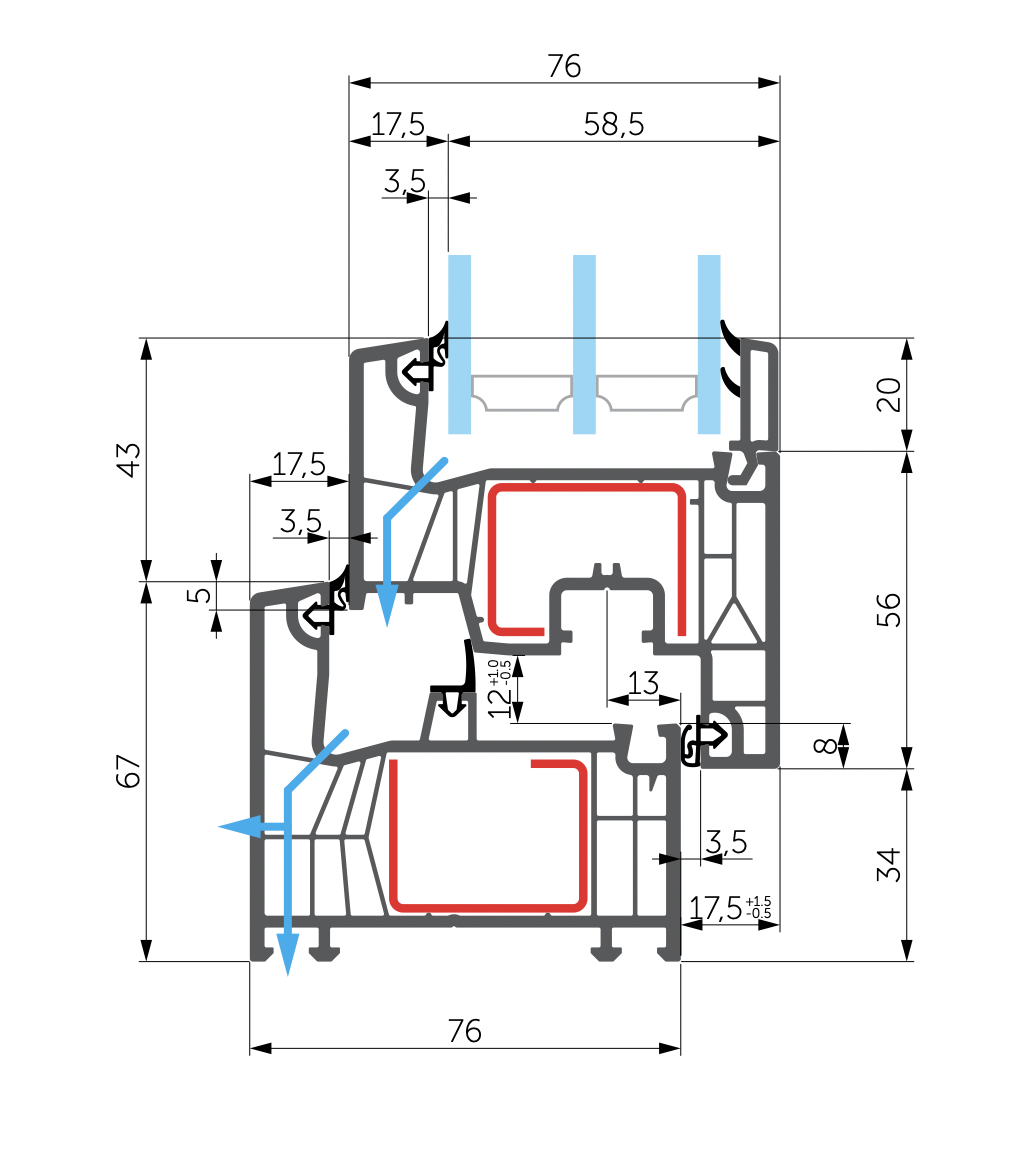

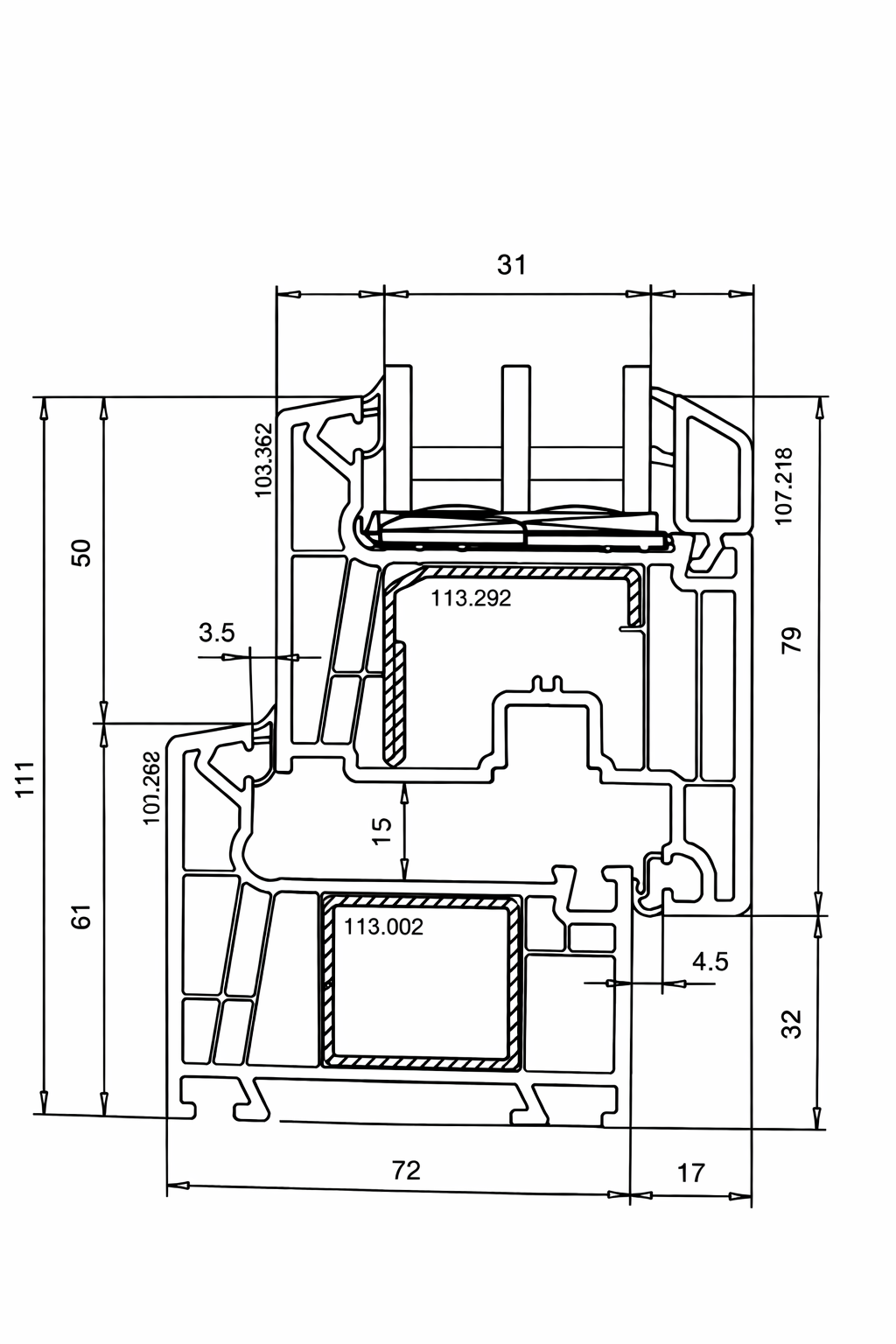

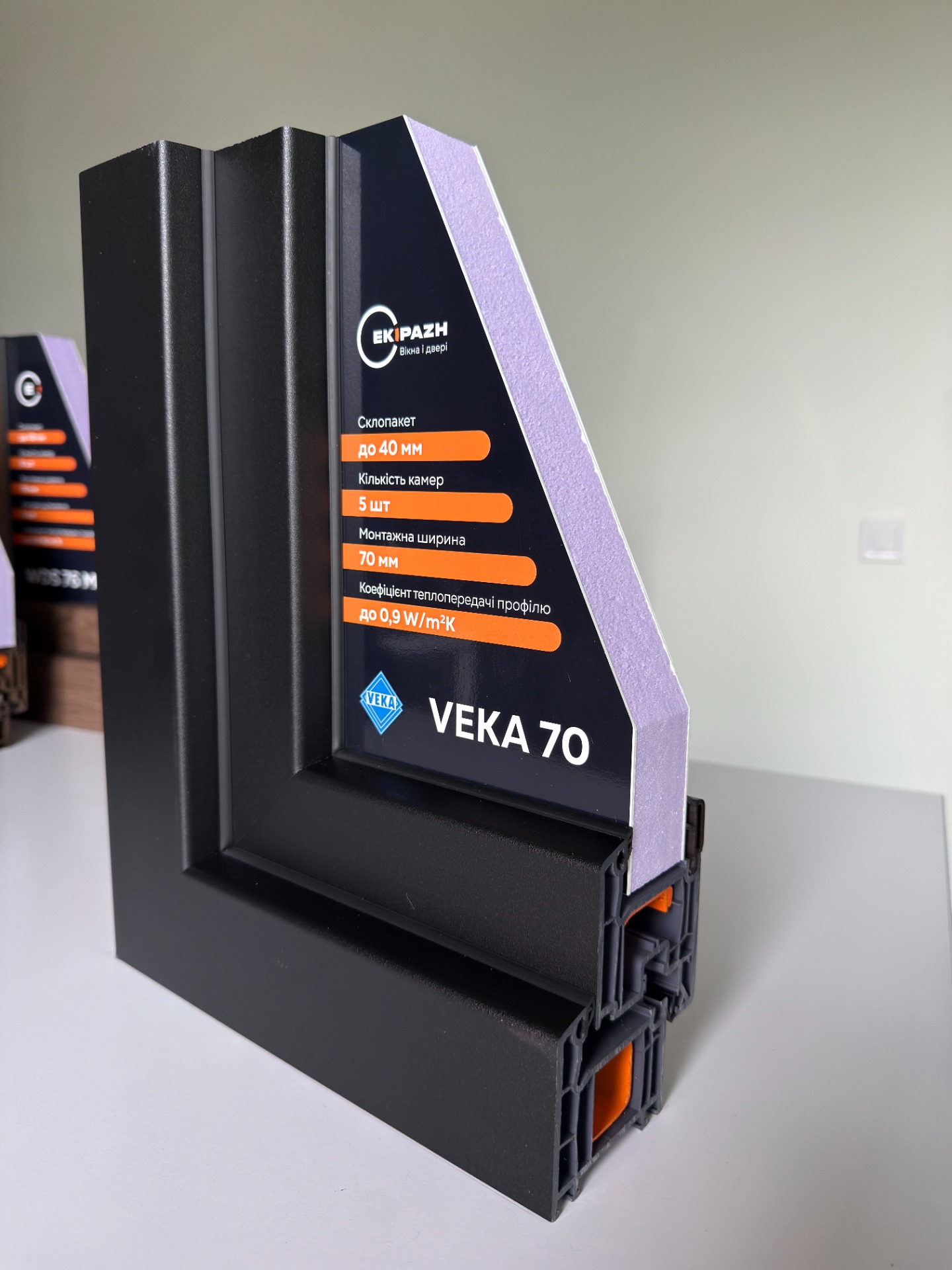

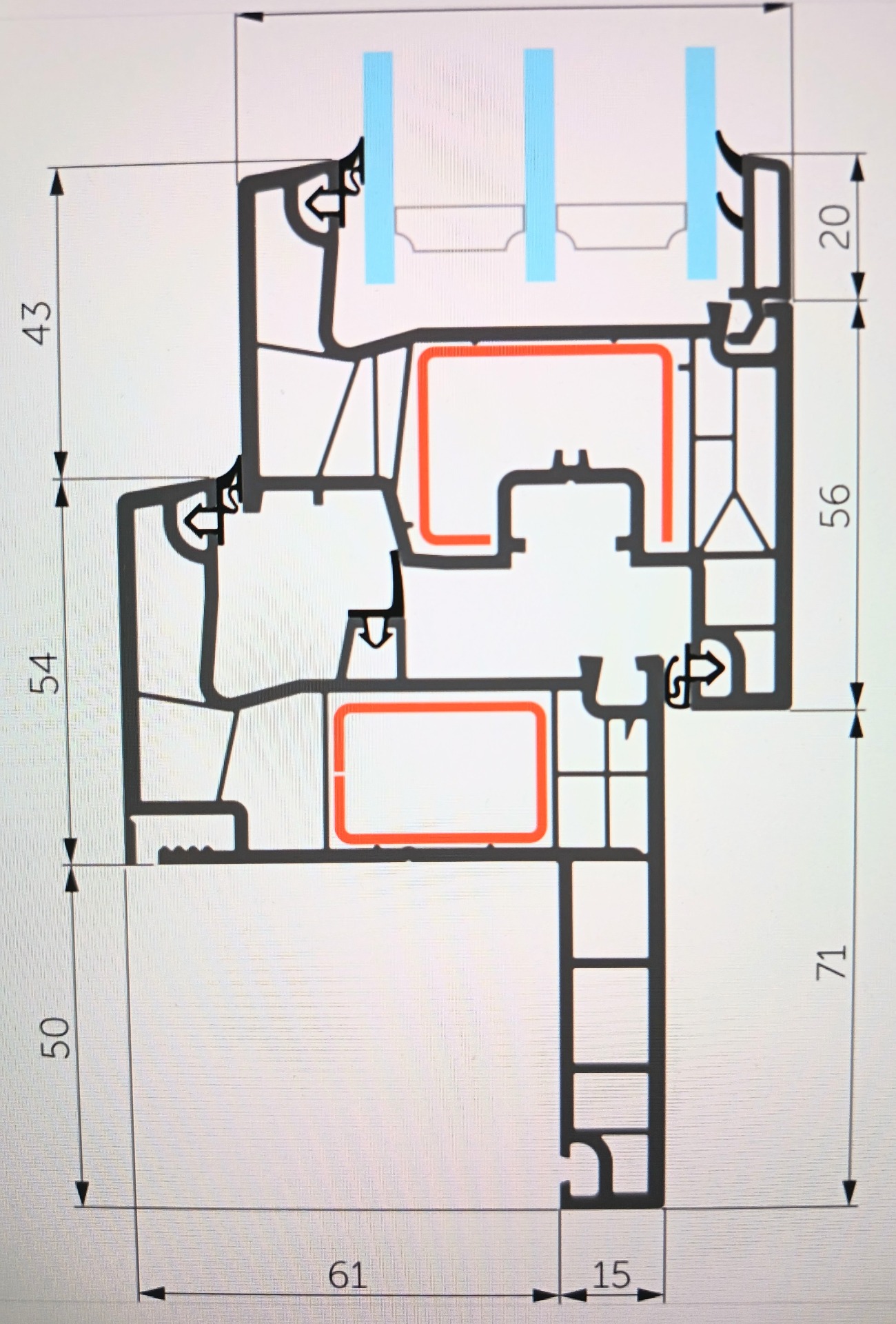

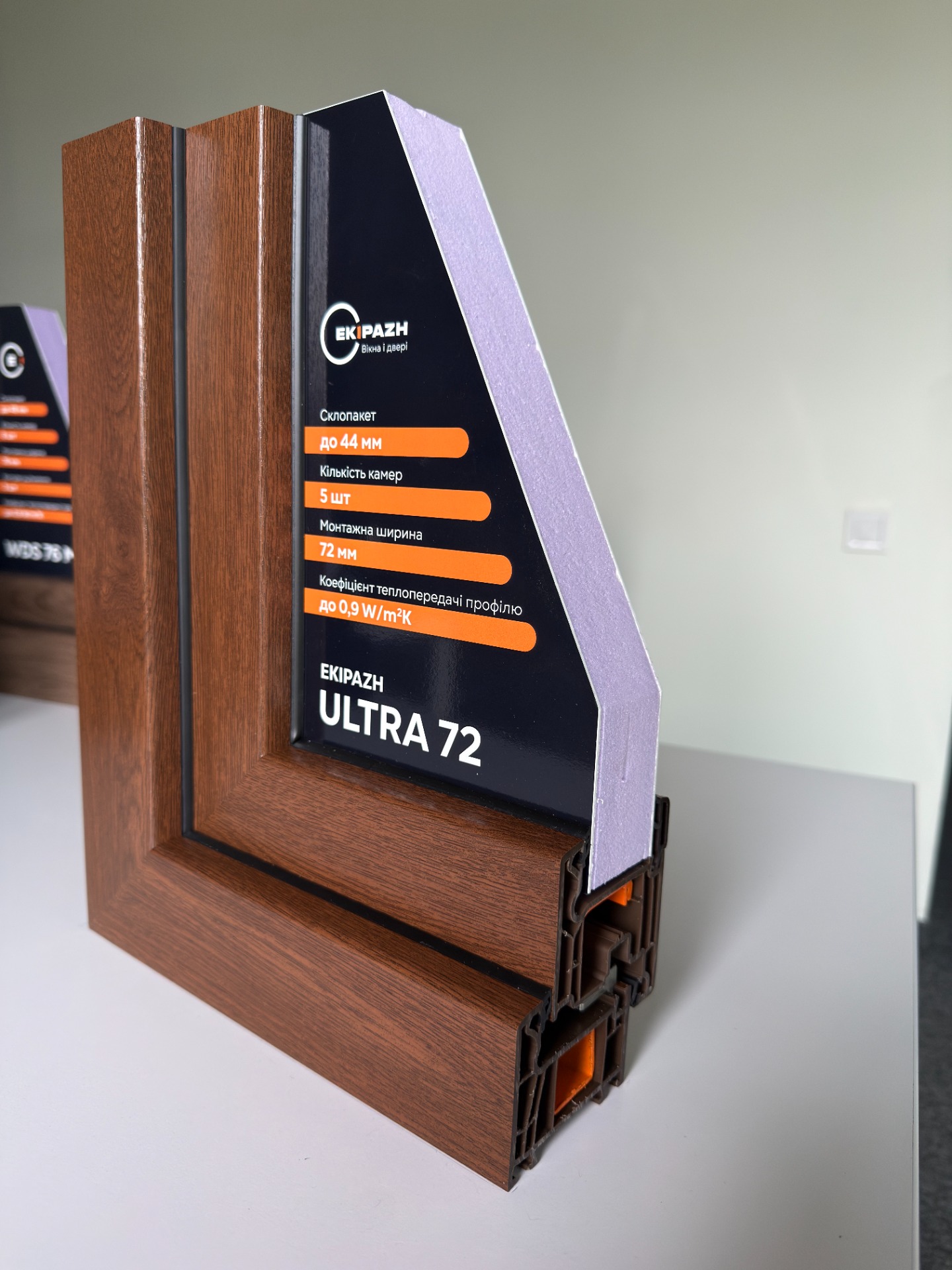

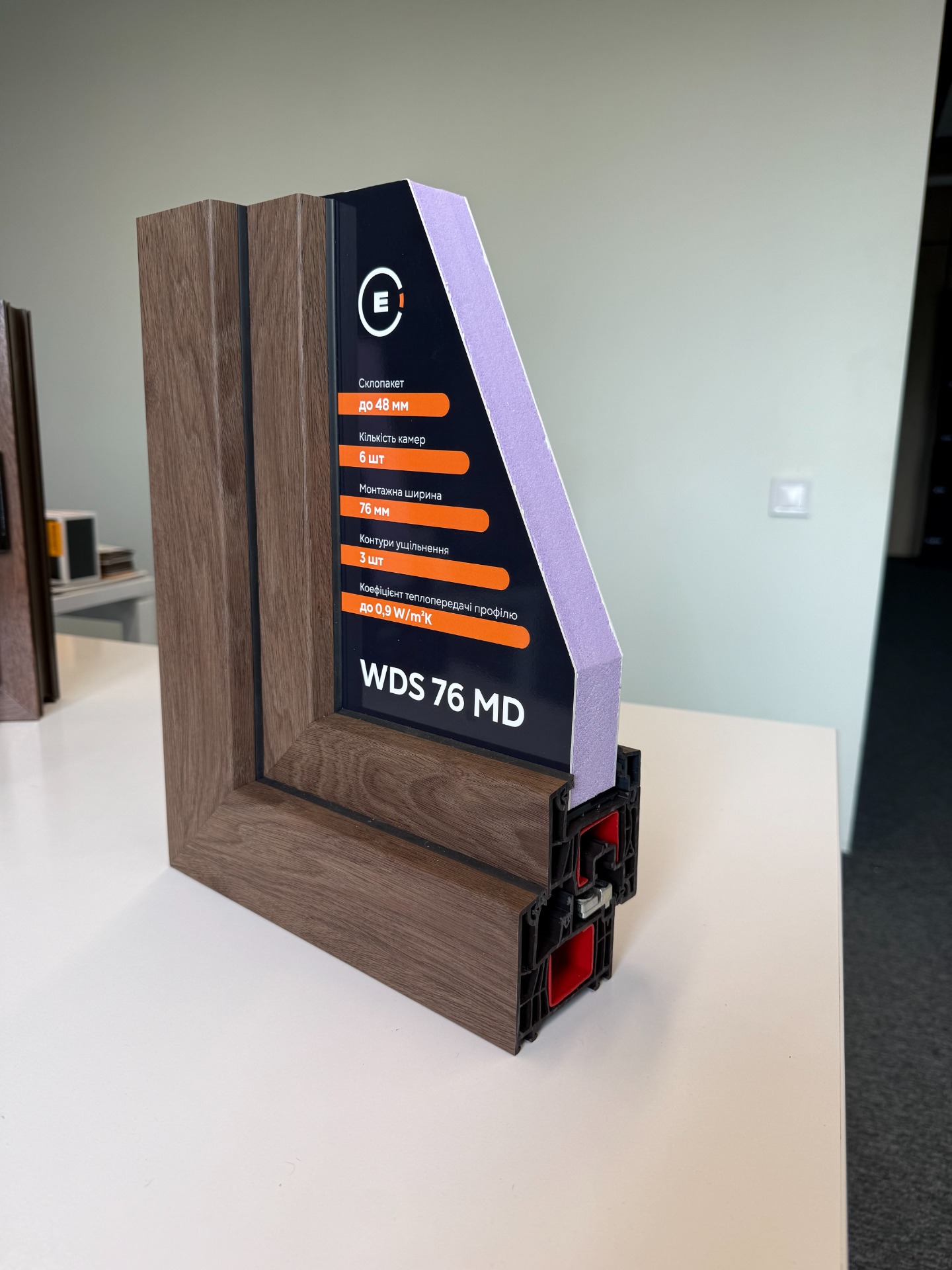

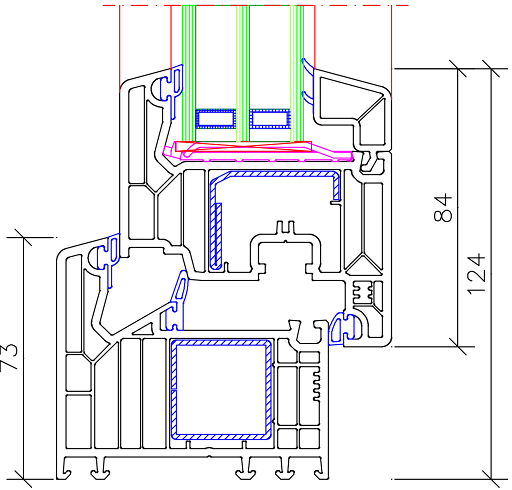

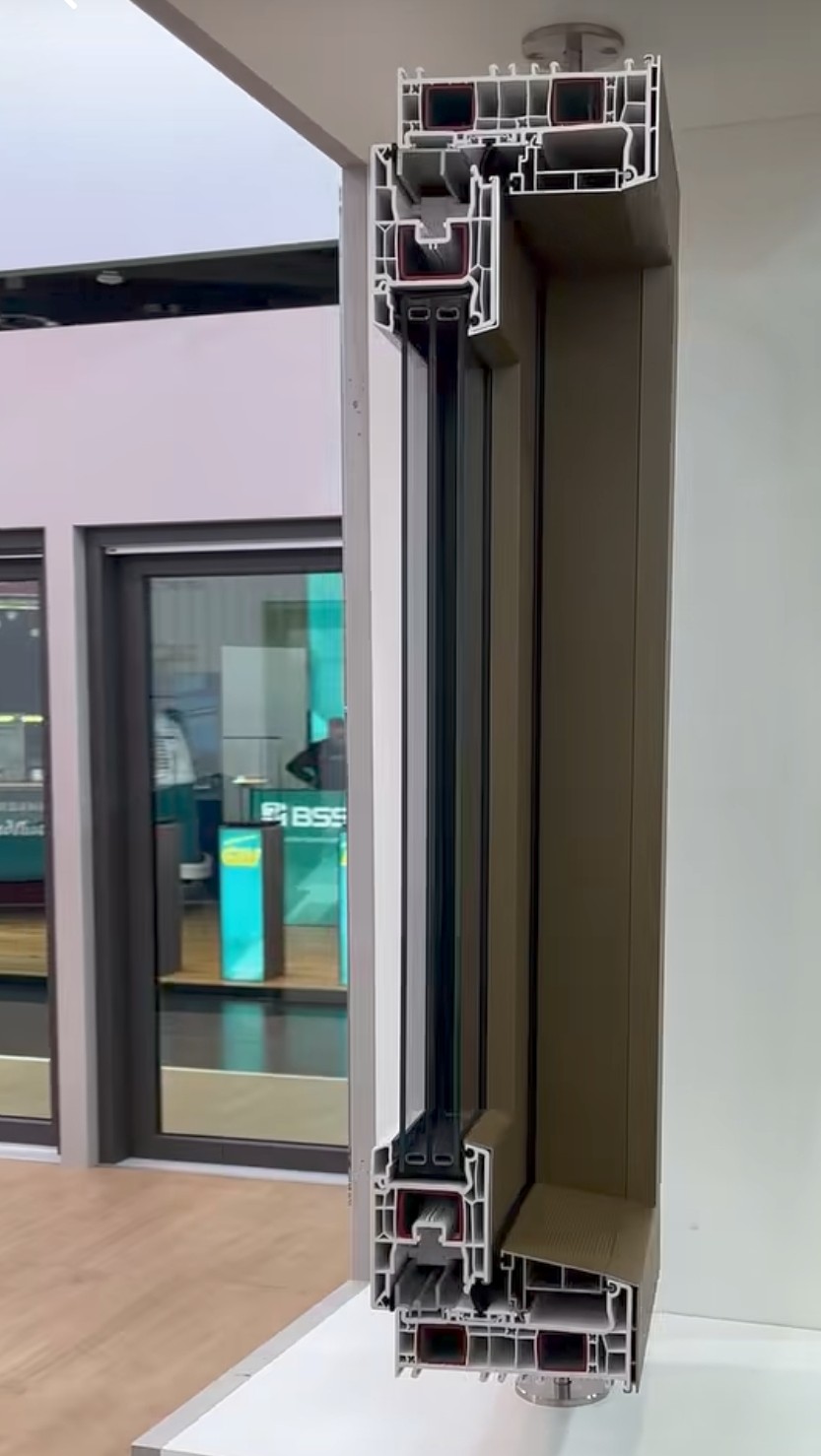

• Nei serramenti, profili a camera in alluminio con guarnizioni integrate richiedono campioni per verificare scorrimento ante, tenuta all’aria e all’acqua, compatibilità con accessori.
• Nelle costruzioni meccaniche, guide a U e profili speciali estrusi vengono testati in campione per controllare giochi di scorrimento, parallelismo e deformazioni sotto carico.

La richiesta di campioni prima della serie permette quindi di validare il progetto, tarare le attrezzature (rulli, matrici di estrusione, dime di piega) e definire piani di controllo qualità mirati, assicurando che ogni lotto di produzione rispetti le specifiche funzionali e dimensionali richieste dall’applicazione finale.
